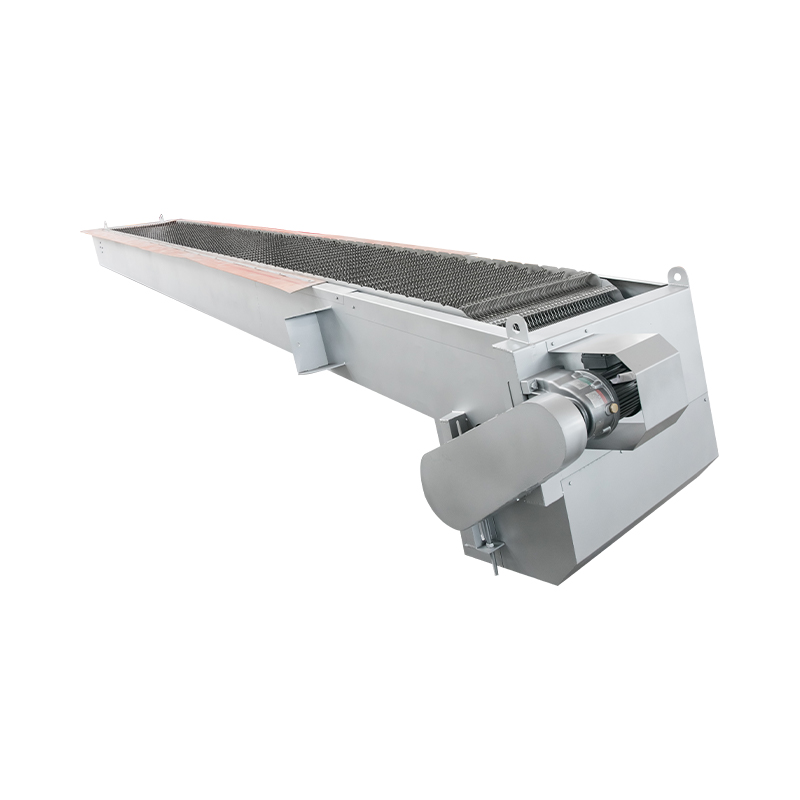

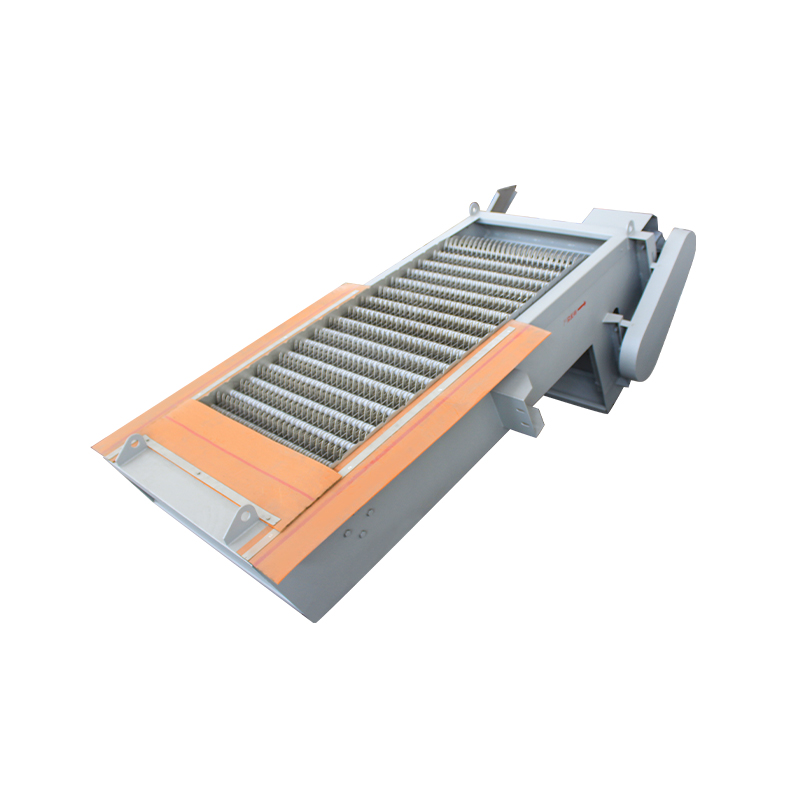

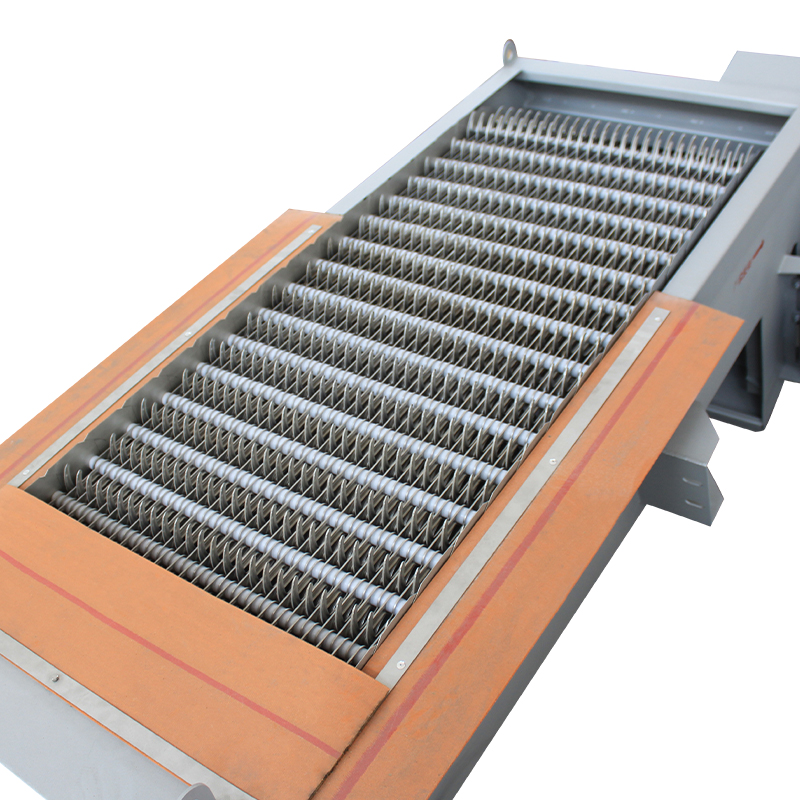

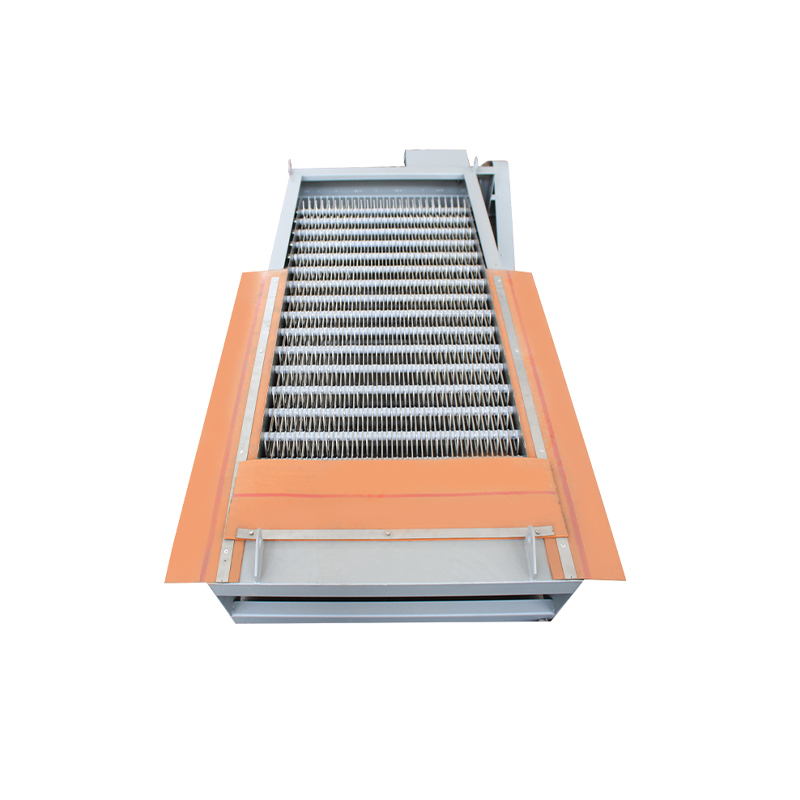

Rake-Tooth Bar Screen Machine

Ang Rotary Screen Debris Remover, na kilala rin bilang Rotary Solid-Liquid Separator, ay isang advanced na water treatment solid-liquid separation device. Pangunahing ginagamit ito sa mga pre-treatment unit ng municipal sewage treatment plants, municipal stormwater at sewage pumping station, water supply plant, at cooling water intakes sa power plants. Ang kagamitang ito ay malawak ding ginagamit sa mga proyekto sa paggamot ng tubig sa iba't ibang industriya, kabilang ang mga tela, pag-imprenta at pagtitina, pagproseso ng pagkain, aquaculture, paggawa ng papel, mga katayan, at mga tannery. Ito ay nagsisilbing perpektong solid-liquid separation solution sa industriya ng water treatment.

KUMUHA NG KOTASYON

NAUNA: Mesh Bar Screen Machine

SUSUNOD: Walang susunod na produkto

Mga Bentahe at Tampok
Istraktura at Prinsipyo ng Pagpapatakbo

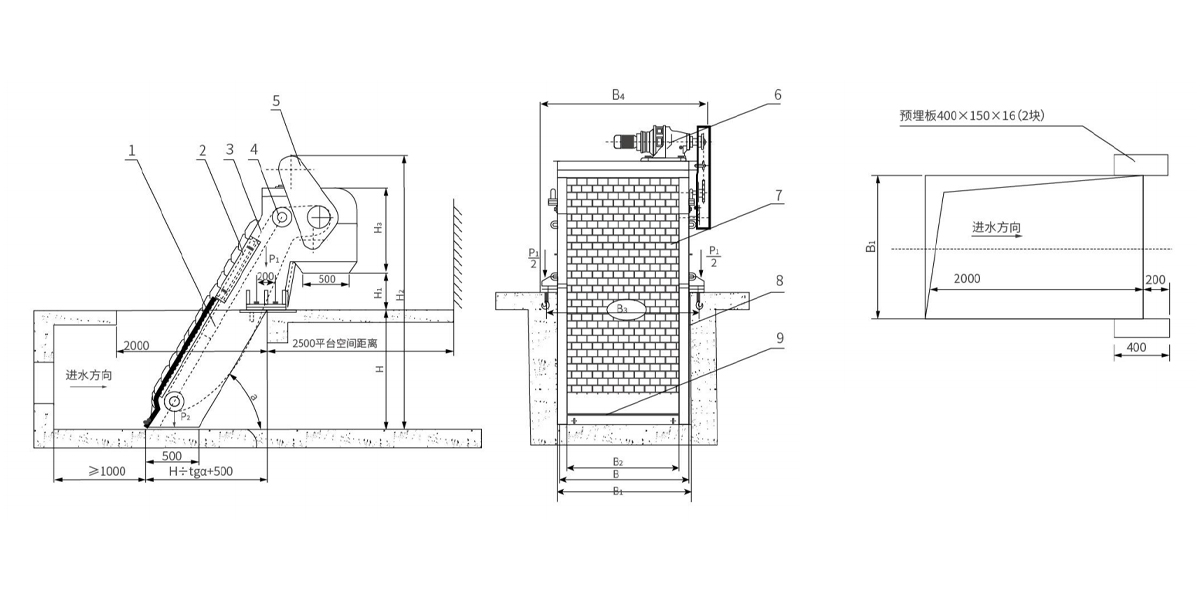

Mga Dimensyon at Drawing ng Pagkakabit
Mga Tampok ng Produkto
Saklaw ng Aplikasyon

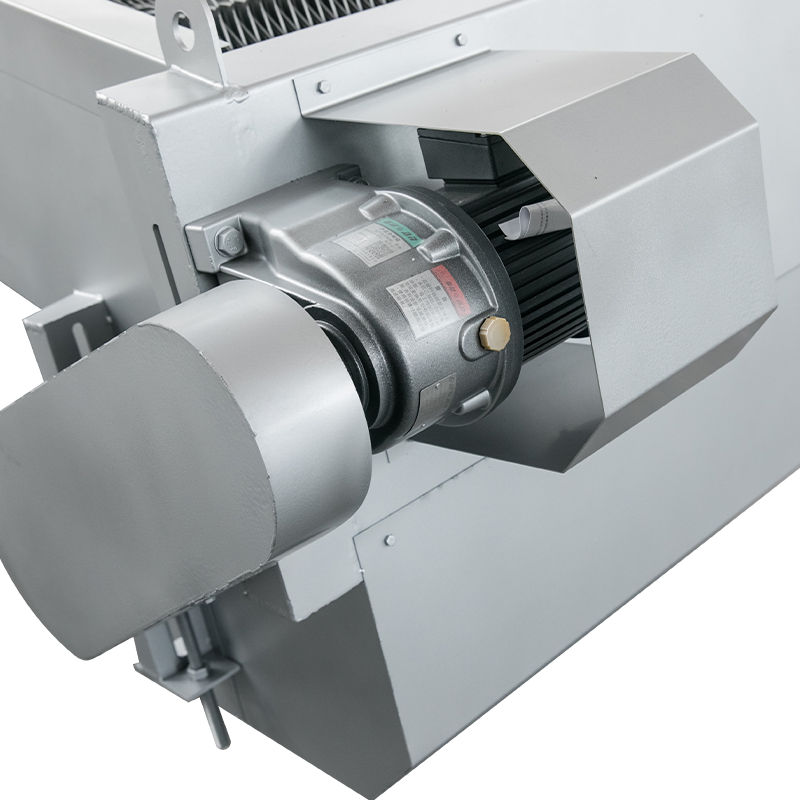

· Gumagamit ang drive system ng cycloidal pinwheel o helical gear reducer motor para sa direktang pagmamaneho, na nagtatampok ng mababang ingay, compact na istraktura, at maayos na operasyon;
· Gumagamit ang Frame ng pinagsama-samang istraktura ng frame na may mataas na tigas, nagbibigay-daan sa simpleng pag-install at minimal na regular na pagpapanatili;
· Available ang dalawang rake tooth specifications: pitch t=100mm at t=200mm;
· Simpleng operasyon na may direktang lokal o remote control na mga kakayahan;
· Dual na proteksyon laban sa hindi sinasadyang labis na karga: ang mekanikal na paggugupit ng mga pin at overcurrent na proteksyon ay nagsisiguro ng ligtas at maaasahang operasyon;
· Para sa mga lapad ng kagamitan na lampas sa 1500mm, isang parallel na configuration ng makina ay pinagtibay upang mapanatili ang pangkalahatang integridad ng istruktura.

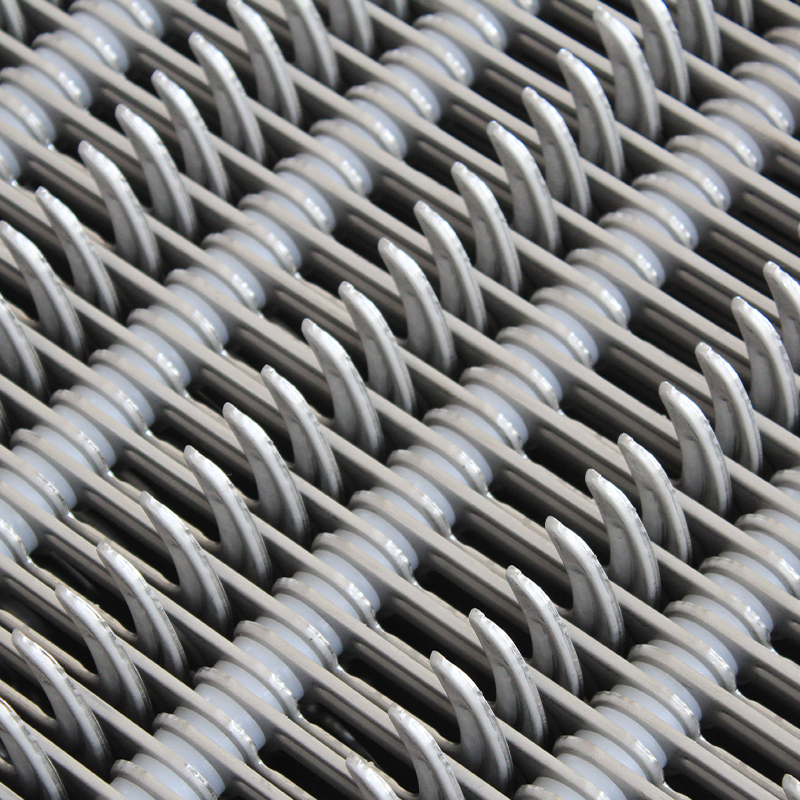

Gumagamit ang kagamitang ito ng rotary mechanism, na nagtatampok ng rake chain na binubuo ng espesyal na hugis-araro na rake teeth na nakaayos sa isang partikular na pagkakasunod-sunod at dami sa isang pahalang na baras. Depende sa rate ng daloy ng tubig, ang kadena ay binuo na may iba't ibang mga puwang at inilalagay sa pasukan ng mga istasyon ng bomba o mga sistema ng paggamot ng tubig. Kapag itinutulak ng unit ng drive ang rake chain pataas mula sa ibaba, ang mga debris sa tubig ay sinasaklaw ng chain, habang ang likido ay dumadaloy sa mga puwang. Sa pag-abot sa itaas na tuktok, ang kadena ay binabaligtad ang direksyon at gumagalaw pababa. Ang mga materyales ay nag-aalis mula sa mga ngipin sa ilalim ng kanilang sariling timbang. Habang kinukumpleto ng chain ang reverse cycle nito hanggang sa ibaba, sinisimulan nito ang isa pang tuluy-tuloy na reciprocating operation. Ang prosesong ito ay patuloy na nag-aalis ng mga debris mula sa tubig, na nakakamit ng solid-liquid separation.

Modelo/Mga Detalye

GSH-500

GSH-600

GSH-700

GSH-800

GSH-900

GSH-1000

GSH-1100

GSH-1200

GSH-1300

GSH-1400

GSH-1500

Lapad ng Kagamitan B (mm)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

Lapad ng Channel B₁ (mm)

B 100

Epektibong Lapad ng Bar B₂ (mm)

B-157

Foundation Bolt Spacing B₃ (mm)

B 200

Pangkalahatang Lapad ng Kagamitan B₄ (mm)

B 350

T=100

1≤b≤50

T=150

Anggulo ng pag-install α (°)

60~85

Lalim ng channel H (mm)

800~12000

Taas mula sa discharge port hanggang sa platform H₁ (mm)

600~1200

Pangkalahatang taas ng kagamitan H₂ (mm)

H H₁ 1500

Taas ng Rear Rack H₃ (mm)

T=100

≈1000

T=150

≈1100

Bilis ng pagtakbo ng ngipin V (m/min)

≈2.1

Lakas ng Motor N (kW)

0.55~1.1

0.75~1.5

1.1~2.2

1.5~3.0

Pagkawala ng ulo (mm)

≤20(Kapag walang nakaharang)

Pagkarga ng Civil Engineering (kN)

△P

1.5

Tandaan: 1. Kinakalkula ang P batay sa H=5.0m. Para sa bawat karagdagang metro ng H, P_(kabuuan) = P₁(P₂) ΔP; T ang pitch ng rake chain.
2. Available ang pagpapasadya batay sa mga kinakailangan ng customer.

Metro ng daloy ng tubig
Mga Parameter/Modelo			GSH-500	GSH-700	GSH-800	GSH-900	GSH-1000	GSH-1100	GSH-1200	GSH-1300	GSH-1400	GSH-1500
Lalim ng tubig H₃ sa harap ng grille (mm)					1.0
Bilis ng daloy sa grid V (m/s)			0.8
Clearance b (mm)	1	Rate ng daloy Q (m³/m)	0.03	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40 50		0.15	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	40 50		0.16	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Rake Screen Machine: Pangunahing ginagamit para sa pagharang ng matataas na konsentrasyon ng mga suspendido na solid at partikular na epektibo sa pagkuha ng mga gusot na mga labi.

Saklaw ng Application:
1. Munisipal na Wastewater: Mga magaspang/katamtamang screen sa pump station sumps at grit chamber inlets.
2. Industrial Wastewater: Pagharang ng mahibla at pahabang debris sa mga industriya gaya ng paggawa ng papel, katad, at pagpatay.
