Ang mga shaftless/shafted screw conveyor ay angkop para sa mga screening na paghawak sa mga municipal wastewater treatment plant, residential sewage pretreatment facility, municipal stormwater at sewage pumping station, at water treatment plant. Pangunahing ginagamit ang mga ito kasabay ng mga kagamitan tulad ng mga screen o dewatering machine upang maghatid ng mga screening o dewatered sludge.
· Ang drive unit ay gumagamit ng shaft-mount parallel-shaft helical gear reducer, na nagtatampok ng compact na istraktura at makinis, ligtas na operasyon;
· Ang hugis-U na labangan ay may kasamang panloob na lining, na nag-aalok ng mataas na wear resistance, pinahabang buhay ng serbisyo, at madaling palitan;
· Ang direksyon ng paghahatid ay tinutukoy ng spiral na direksyon ng mga auger blades at ang pag-ikot ng motor, na nagbibigay-daan sa bidirectional conveying;
· Gumagamit ng malawak na channel na conveying system upang maiwasan ang mga blockage, tinitiyak ang maaasahang operasyon, mababang ingay, at maginhawang pagpapanatili.
Ang kagamitang ito ay gumagamit ng tuluy-tuloy na trough belt conveyor. Ang mga materyales ay dini-discharge papunta sa conveyor mula sa isang screen o saksakan ng dewatering machine. Hinihimok ng isang de-koryenteng motor, ang mga materyales ay dinadala ng mga spiral blades mula sa isang dulo hanggang sa kabilang dulo. Sa dulo ng terminal, nakikipag-ugnayan ang conveyor sa isang waste cart para sa kasunod na pagproseso.

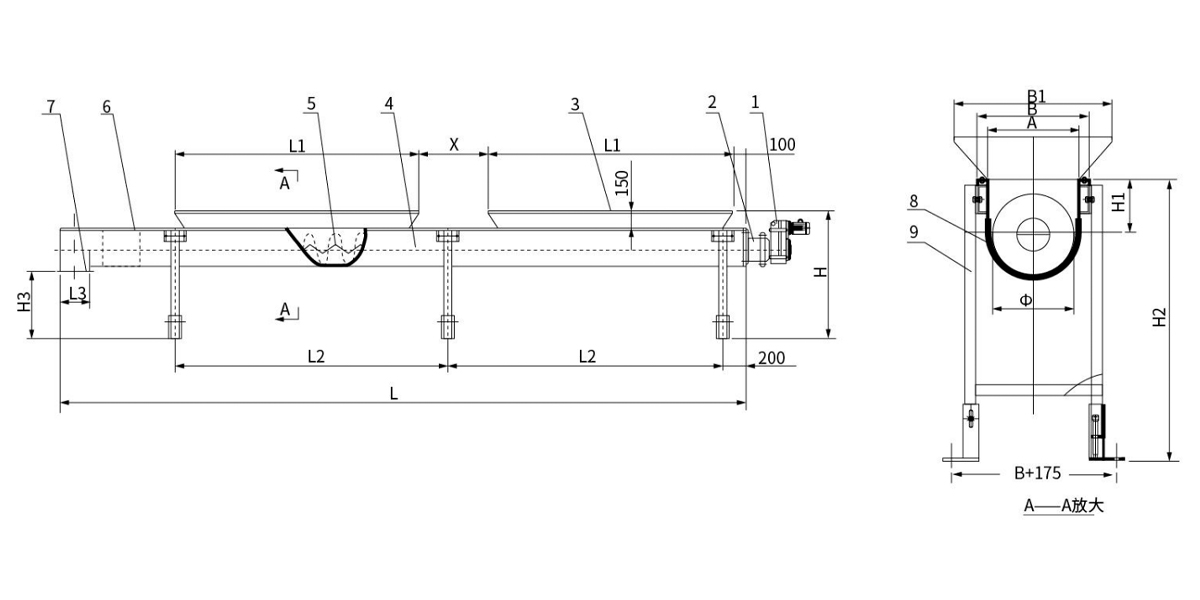

| 1 | Unit ng Pagmamaneho | 6 | Cover Plate |
| 2 | Bearing Housing | 7 | Discharge Outlet |
| 3 | Feed Inlet | 8 | Wear-Resistant Lining |
| 4 | U-Shaped Housing | 9 | Frame ng Suporta (Naaangkop ang Taas) |
| 5 | Screw Blade |
| Mga Parameter/Modelo | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Screw Nominal Diameter D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Diameter ng tornilyoφ(mm) | 185 | 235 | 285 | 320 | 385 | |||
| Rate ng Daloy Q (m³/h) | Anggulo ng Pag-install α(°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Bilis ng Pag-ikot ng Tornilyo n (r/min) | 12~16 | |||||||
| Lakas ng Motor N (kW) | 0.75~5.5(Depende sa L at α) | |||||||
| Mga Sukat ng Pag-install (mm) | Diyametro ng liner na lumalaban sa pagsusuot A | φ 40 | ||||||
| Diametro ng pabahay B | φ 110 | |||||||
| Lapad ng pagbubukas ng discharge B1 | Tugma sa kaukulang kagamitan | |||||||
| Haba ng tornilyo L | Depende sa mga kinakailangan ng user | |||||||
| Haba ng inlet ng feed L1 | Tugma sa kaukulang kagamitan | |||||||
| Distansya sa pagitan ng mga bracket L2 | (L-1000)/2~L-71000)/3 | |||||||
| Lapad ng pagbubukas ng discharge L3 | 250 | 250 | 300 | 350 | 400 | |||
| Pangkalahatang taas ng kagamitan H | Tugma sa kaukulang kagamitan | |||||||
| Taas mula sa screw shaft center hanggang sa cover plate H1 | 140 | 165 | 188 | 210 | 240 | |||
| Taas ng takip ng plato H2 | H-150 | |||||||
| Mas mababang taas ng pabahay H3 | Tugma sa kaukulang kagamitan | |||||||

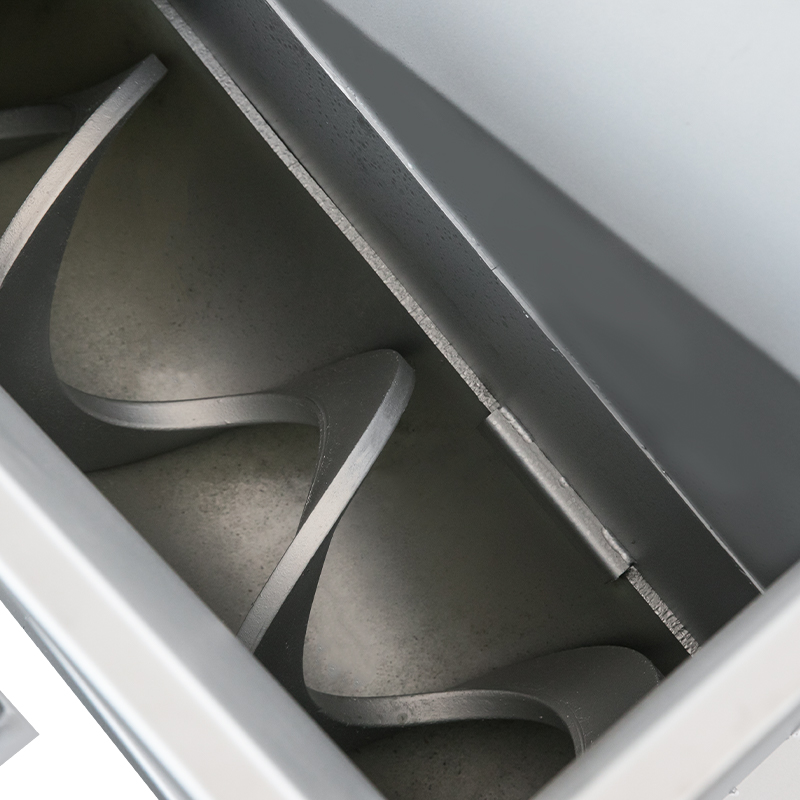

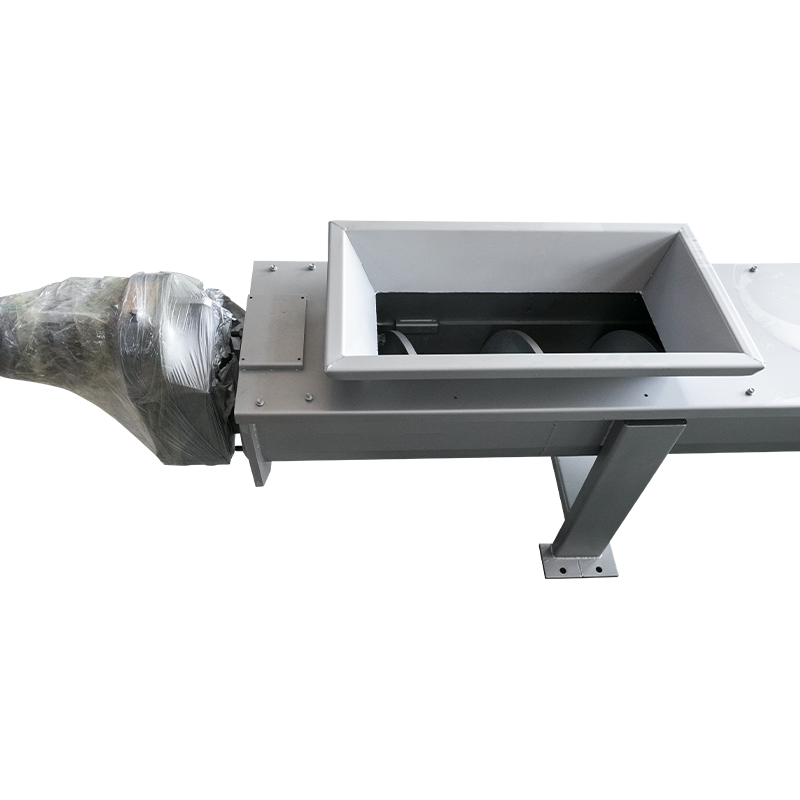

Shaftless Screw Conveyor: Pangunahing ginagamit para sa paghahatid ng mga materyales na madaling mabuhol at may mataas na lagkit, na epektibong tumutugon sa mga isyu sa pagbabara.
Saklaw ng Application:
1. Mga Serbisyo sa Tubig sa Kapaligiran: Transportasyon ng dewatered sludge, screening, at grit.
2. Sektor ng Industriya: Munisipal na solidong basura, basura ng pagkain, chemical slurries, at malapot na kemikal na hilaw na materyales.
3. Industriya ng Mga Materyales sa Pagbuo: Mga pulbos na materyales gaya ng semento na hilaw na pagkain at fly ash.
Sa isang matibay na teknikal na pundasyon at ISO-certified na sistema ng kalidad, tinutulungan ng Hengye ang mga kliyente sa iba't ibang industriya na mapabuti ang kahusayan ng paggamot, bawasan ang mga gastos sa operasyon, at matugunan ang mga pandaigdigang pamantayan sa kapaligiran.
